數據中心智能照明控制系統解決方案
1、概述
數據中心人流較少，面積大，機房多，合理使用照明控制系統，通過感應控制做到人來燈亮，人走燈滅或保持地強度照明，盡量解決照明用電。
系統在配電箱內的模塊主要有總線電源、開關驅動器、IP網關、耦合器、干接點輸入模塊等。這些模塊使用35mm標準導軌安裝。
安裝在控制現場的模塊主要有光照度傳感器、紅外傳感器和智能面板。有人經過可以設定紅外感應控制亮燈，人離開后在設定的時間內熄燈，智能面板等手動控制設備，可實現自動控制、現場控制和值班室遠程控制相結合。
2、參考標準
GB/T 20965-2013 《控制網絡HBES技術規范 住宅和樓宇控制系統》
3、配置方案

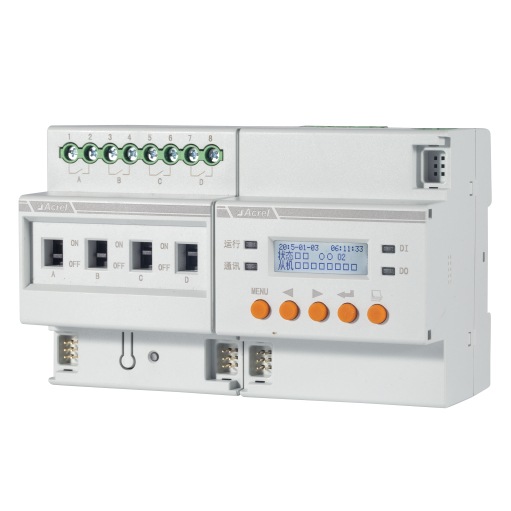

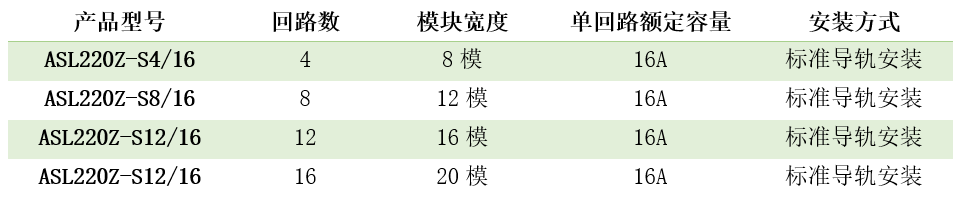

(1) 開關驅動器
功能說明
● 本地液晶顯示，調試方便
● 主從模塊靈活組合
● 模塊上電/掉電后狀態設置
● 支持Modbus-RTU通訊
● 自主協議ALIBUS通訊
● 可設置15個場景功能
● 延時控制功能，延時時間可設置0至65535s
● DI/DO接口，支持火災等系統的聯動控制
● 具備邊緣計算能力，可脫網獨立工作
● 閾值控制功能
● 分組控制功能
● 電流電壓檢測功能（選配）
● 過零投切保護功能（選配）
● 用戶自主設置定時任務，可設30條
● 經緯度定時功能
● 本地事件記錄

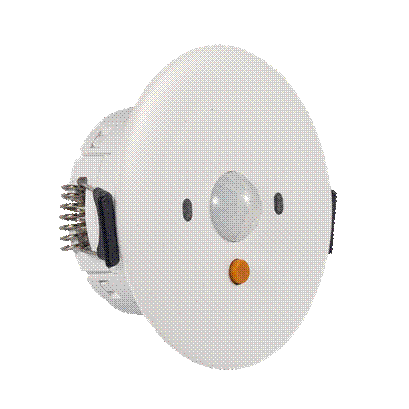

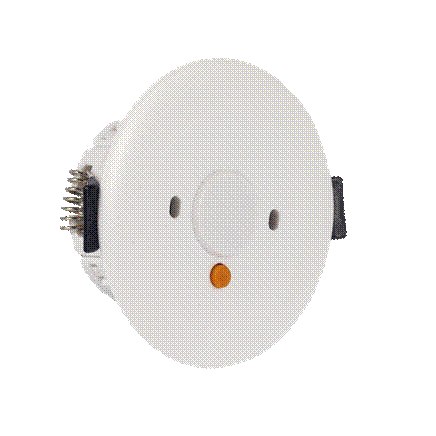

(2) 人體感應和光照度傳感器
功能說明
● 紅外人體感應及照度二合一功能
● 照度實時讀取
● 照度采集周期可設
● 照度感應的閾值范圍可設
● 手動進入/退出測試模式
● 雙色指示燈顯示通訊及感應狀態
● 發送報文的時間間隔可調
● 自主協議ALIBUS通訊
● 開關功能
● 調光功能
● 延時控制功能

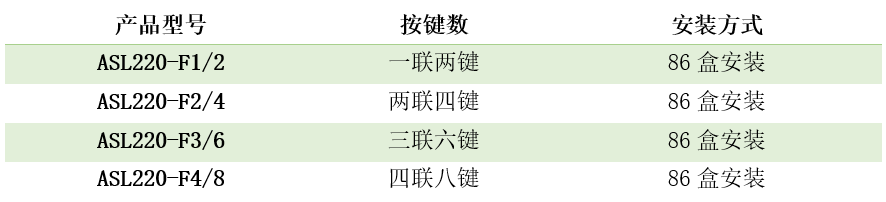

(3) 智能面板
功能說明
● 配置靈活，回路和按鍵可以一對一、一對多、多對一、多對多自由組合，方便快捷
● 24V低壓總線供電，無需額外供電布線
● 實現弱電控制強電，確保人身安全
● 自主協議ALIBUS通訊
● 雙色狀態指示燈，可正確顯示受控回路當前狀態
● 支持防誤觸功能
● 單聯開關功能
● 單鍵開關功能
● 調光功能
● 場景功能
● 數值發送功能
4、系統結構

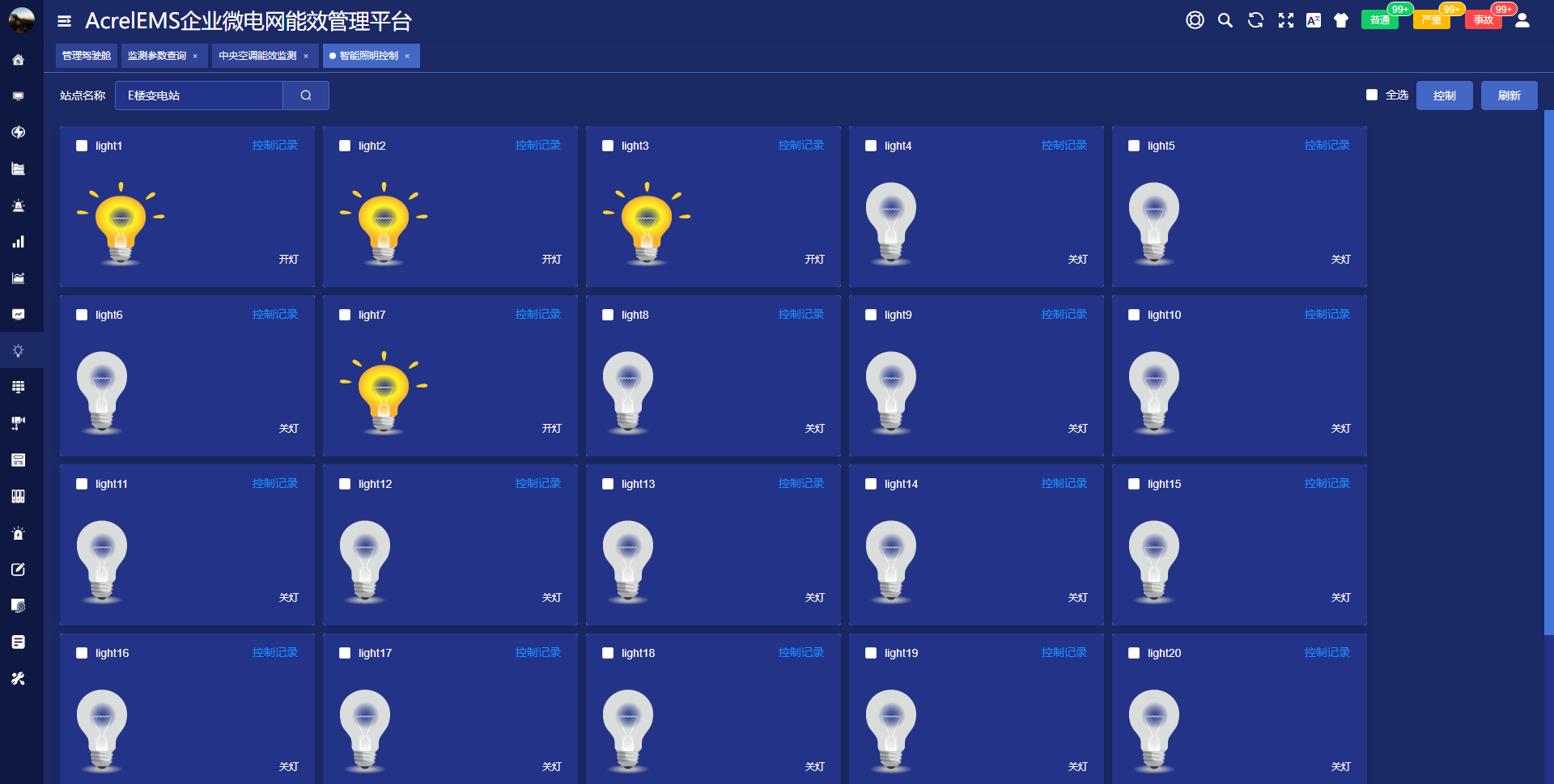

5、系統功能
● 燈具狀態實時變化，響應迅速。
提供照明設備智能單控/群控功能。
● 控制事件
記錄智能照明控制操作的事件，操作內容，所控燈具位置，操作人等。
